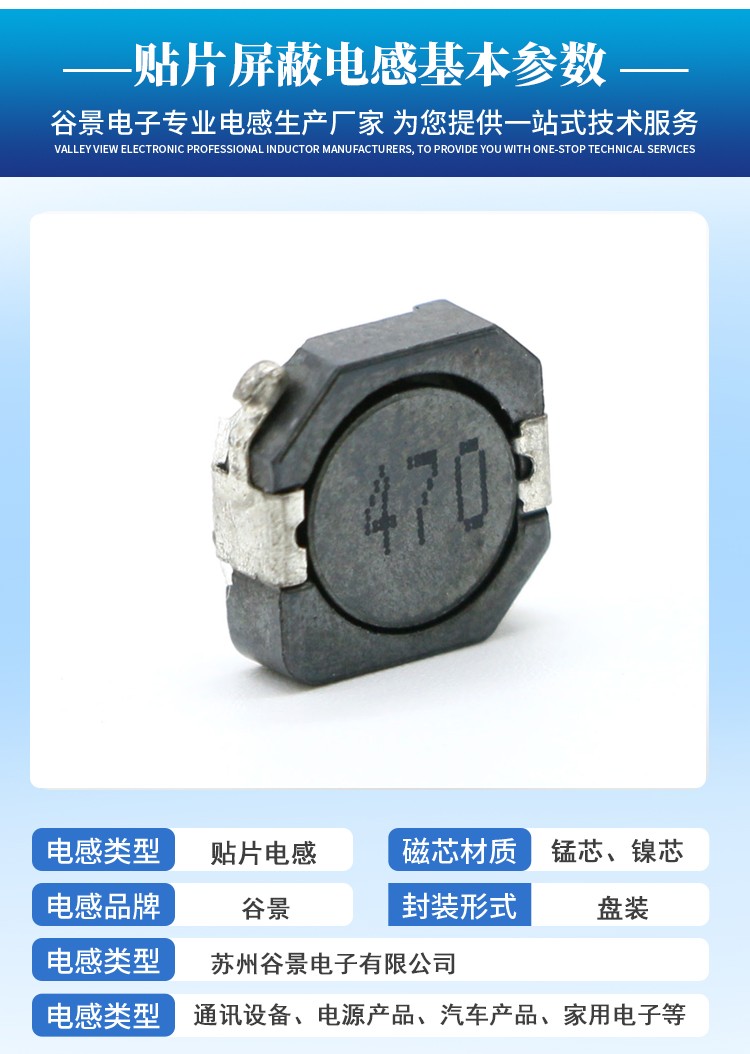

一、貼片屏蔽電感GCDH產品特征:
1.耐大電流,低直流電阻 2.具有小型化,高品質,高能量儲存和低電阻之特性
3.磁性屏蔽結構,適用于回流焊SMT工藝,無鉛產品,符合RoHS指令。
貼片屏蔽電感用途:
二、貼片屏蔽電感GCDH應用領域:電視,智能家居,LED照明,汽車產品,無線遙控系統以及低壓供電模塊等其它電子儀器設備。

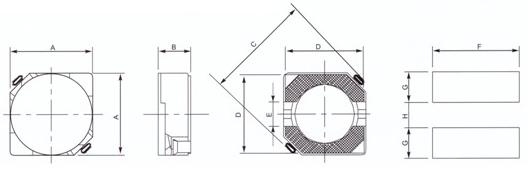

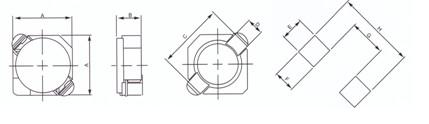

三、貼片功率電感GCDH封裝尺寸(UNIT:mm)
2D09/2D11/2D14/2D18/3D12

四、貼片功率電感GCDH封裝尺寸列表

TYPE  | A(max)  | B(max)  | C(max)  | D  | E  | F  | G  | H  |
GCDH2D09  | 3.2  | 1.15  | 3.30  | 1.10  | 1.30  | 1.30  | 1.70  | 4.30  |
GCDH2D11  | 3.20  | 1.20  | 3.30  | 1.10  | 1.30  | 1.30  | 1.70  | 4.30  |
GCDH2D14  | 3.20  | 2.00  | 3.30  | 1.00  | 1.30  | 1.30  | 1.70  | 4.30  |
GCDH2D18  | 3.20  | 2.00  | 3.30  | 1.00  | 1.30  | 1.30  | 1.70  | 4.30  |
GCDH3D12  | 4.00  | 1.4  | 4.4  | 1.1  | 1.5  | 1.4  | 2.4  | 5.2  |
 3D16/3D28/4D18/4D28/5D18/5D28/5D48/6D28/6D38



TYPE  | A(max)  | B(max)  | C(max)  | D  | E  | F  | G  | H  |
GCDH3D16  | 4.00  | 1.80  | 5.90  | 3.50  | 1.30  | 4.30  | 1.65  | 1.30  |
GCDH3D28  | 4.00  | 3.00  | 5.90  | 3.50  | 1.30  | 4.30  | 1.65  | 1.30  |
GCDH4D18  | 5.00  | 2.00  | 6.90  | 4.50  | 1.50  | 5.30  | 1.90  | 1.50  |
GCDH4D28  | 5.00  | 3.00  | 6.90  | 4.50  | 1.50  | 5.30  | 1.90  | 1.50  |
GCDH5D18  | 6.00  | 2.00  | 8.20  | 5.50  | 2.00  | 6.30  | 2.10  | 2.00  |
GCDH5D28  | 6.00  | 3.00  | 8.20  | 5.50  | 2.00  | 6.30  | 2.15  | 2.00  |
GCDH5D48  | 6.00  | 5.00  | 8.20  | 5.50  | 2.00  | 6.30  | 2.15  | 2.00  |
GCDH6D28  | 7.00  | 3.00  | 9.50  | 6.50  | 2.00  | 7.30  | 2.65  | 2.00  |
GCDH6D38  | 7.00  | 4.00  | 9.50  | 6.50  | 2.00  | 7.30  | 2.65  | 2.00  |
8D28/8D38/8D43/8D58
TYPE  | A(max)  | B(max)  | C(max)  | D  | E  | F  | G  | H  | I  |
GCDH8D28  | 8.30  | 3.00  | 5.90  | 1.20  | 2.50  | 6.10  | 10.10  | 2.00  | 2.80  |
GCDH8D38  | 8.30  | 4.00  | 5.90  | 1.20  | 2.50  | 6.10  | 10.10  | 2.00  | 2.80  |
GCDH8D43  | 8.30  | 4.50  | 5.90  | 1.20  | 2.50  | 6.10  | 10.10  | 2.00  | 2.80  |
GCDH8D58  | 8.30  | 6.00  | 5.90  | 1.20  | 2.50  | 6.10  | 10.10  | 2.00  | 2.80  |
 五、貼片屏蔽電感GCDH規格書下載:

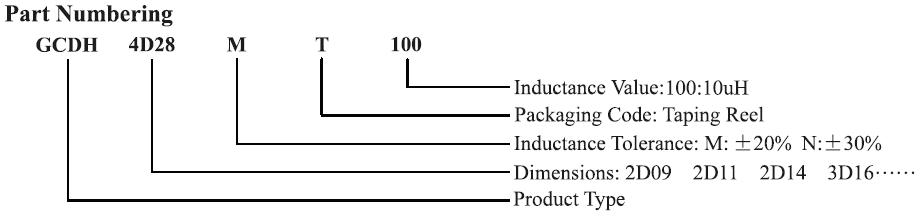

六、貼片功率電感編碼系統 :
